 DAモーターをリニュアル・軽量化

交流モーターを軽量化して、さらに使いやすくしました。

パワーもDCモーターに比べ各段にUPしました。

軽量化したDAモーター　42Kg　　 サイズ　T218mm×W362.5mm×Φ196mm

さらに扱いやすいようにモータ上部に固定できるようにビス止め用に穴をあけました。

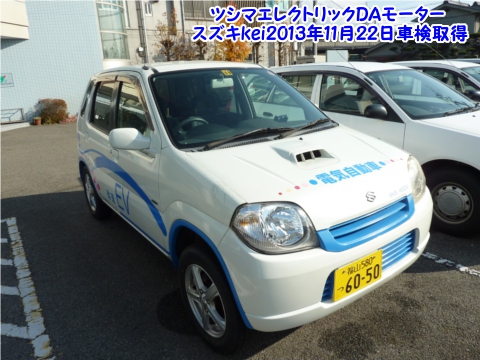

　2013年12月　交流モータとコントローラが完成しました。

コンバートＥＶのキット製作で定評のあるツシマエレクトリックはこの度交流モーターを製作しテストを繰り返し実用化に向け改造申請し車 検を取得しました。今後は主流になるであろう交流モーターの販売をスタート。

　　新発売　ＤＡモーター（交流）の紹介

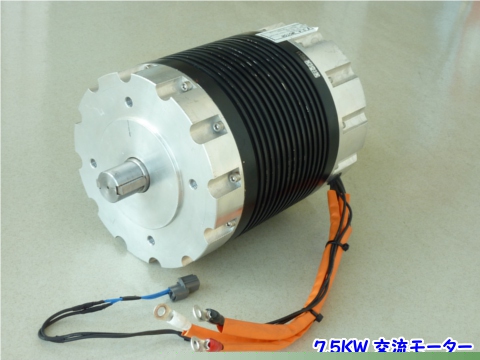

今回製作されたＤＡモーターは７．５ＫＷタイプ

寸法　全長352mm ×外形 φ２３０×　重量51Ｋg

ＡＴのミッションにもぴったりです。

コントローラも交流用です。室内にはモーターを監視するモニターも装着します

交流モーターの特徴 �@ 高トルクモータを使用 特に低速域のトルクが高くスタート時の立ち上がりを改善 �A 速度の調整は、周波数方式を採用 バッテリ電圧が変動しても安定した走りを実現 �B 回生ブレーキ特性を改善 下り坂での回生ブレーキの安定性と平坦路での回生性能UP �C 電気的効率を改善 省電力特性を実現 �D ブラシレス方式を採用 ブラシが無いので、長寿命 �E 運転席にタッチモニタ方式採用 運転状態の監視及びアラーム表示により安全性能向上 �F モータの全長を改善 小型の車両にも搭載可能

詳しくは資料請求ください。

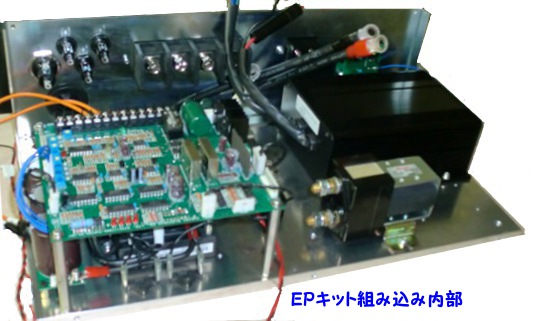

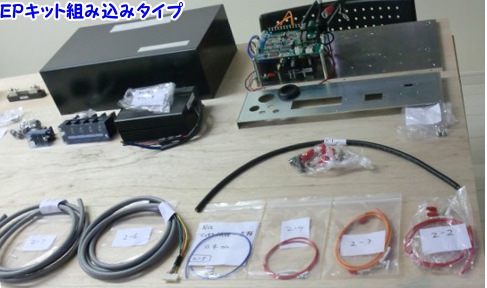

 DIYタイプのEVキットを開発　T/H改造シリーズEPキット　販売開始

コンバートEV改造 EPキット（Environmental protection環境保護）は基本配線から電気自動車の配線と構造を学びたいという整備士さんの要望により開発された改造キットです。　ナンバー取得 するためには信頼と実績のあるＴ／Ｈ改造キットです。

詳しくは資料請求ください。 EPキットは自分で組み立てるキットです。

電気自動車や小型モビリティは次世代の乗り物として注目を集めています。
化石燃料は値段の変動があります。今後のガソリンスタンドの過疎化も視野に入れた対応が必要となります。しかし、電気自動車の構造や整備技術はいまだに学 ぶ機会は少ないのが現状です。　

◎ノウハウは時間がたつと古くなります、情報はインターネットがあれば90％以上を知ることが出来ます。

しかし、

身に着けた改 造EVのスキルだけはいつまでも残ります。

毎 月開催される改造電気自動車の

教室でスキルアップ出来ます。

　　　　　　　　　　　　　　　　2013・02

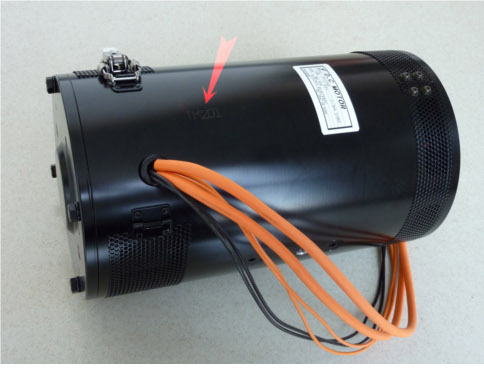

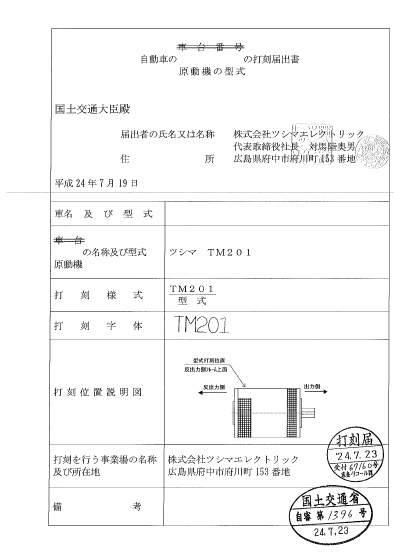

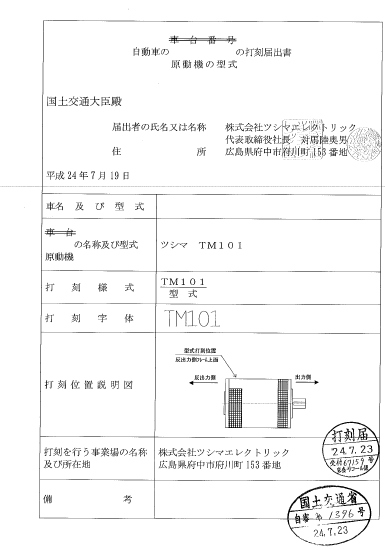

 ツシマエレクトリック 自社モーターで原動機形式打刻届の申請受理

Ｔ・ＨコンバートEV（改造EV）キットの原動機モーターが国土交通省に提出した自動車用原動機形式の打刻届を受理されました。

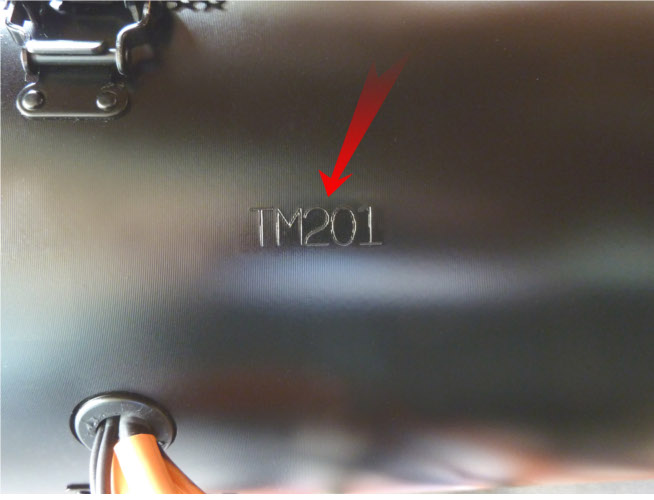

Ｔ／Ｈ キットコンバートEV用駆動モーターは、改造申請時に車検場で職権打刻を受ける必要が無くなり改造申請時の書類作成の簡素化が実現できます。
コンバートEVにおきましては、車検証には本来のモーターの型番ではなく、打刻された番号が記載されるため、モーターを故障などで交換するときには再打刻 が必要になっておりますがその部分におきましても簡素化が実現できることになります。

　自動車用原動機形式の打刻届にあたり
　「このたびの打刻届出受理に関して、関係各所にご配慮いただきお陰をもちまして、国土交通省より正式に原動機形式の打刻届が 受理され受付番号を取得する事が出来ました。本当に有難うございました。

大変うれしく、それと共に実際にご使用いただく皆様に対しＴ／ＨコンバートＥＶキットモーターの安全で安定した製品の信頼性を保つため の責任感が増し身の引き締まる思いで一 杯です。 また今後は、弊社交流モーター等も順次届出を行っていく所存です」と株式会社ツシマエレクトリックの橋本専務は語っておりました。　2012年07月

 EVガイドラインを網羅する異常警告灯を装備ＤＣコントローラーＢＯＸ

EVガイドラインを網羅する「異常警告灯を装備ＤＣコントローラーＢＯＸ新発売」登場ＥＶhonda（株）では コンバートEV（改造EV）製作の作業時間を短縮するために異常警告灯装備のコントローラーＢＯＸを発売しました。

2011年４月国土交通省の「ＥＶガイドライン」が発表されてコンバートEＶ（改造ＥＶ）を製作する上で 注意しなければならない点が増えました。

その一つが「異常な温度上昇を含むスピードコントローラー等の異常時には、運転者席の運転者に警告を表示すること」 と明記されています。

スピードコントローラーはじめＤＣ／ＤＣコンバーターのような電気機器の配線作業は一般には難しく、時間がかかる所です。

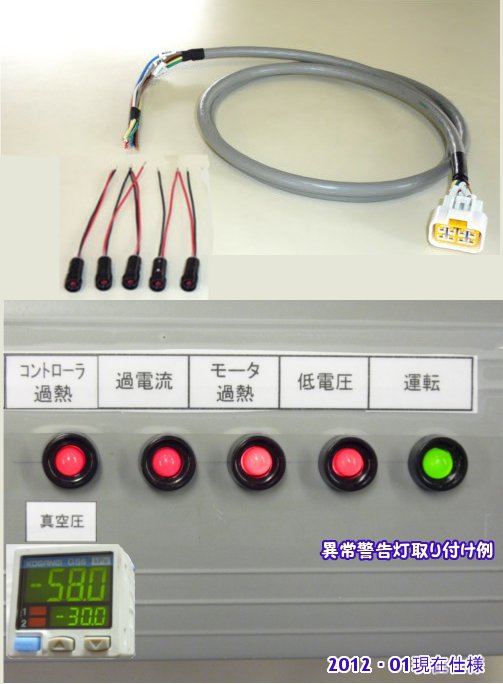

＜異常警告灯の表示色＞　 　(赤）コ ントローラー加熱・過電流・モーター加熱・低電圧   （緑）運 転 デジタルメーター：真空圧　　　　　　　　 2012.01現在

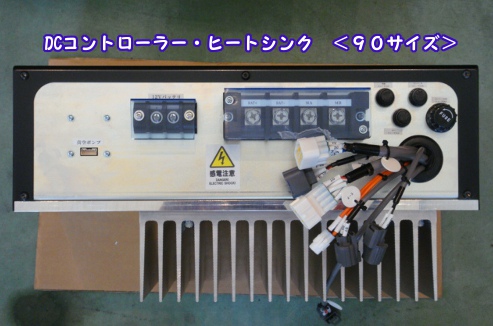

コントローラー用ヒートシンク

& nbsp;コ ントローラー加熱対策としてヒートシンクを装着します。 サイズは40mm/60mm/90mmの3タイプをご用意しました。 標準タイプは60ｍｍになります。

警告灯配線と装着するための作業時間を短縮するために異常警告灯6ケを運転席に表示できるように初めから装備しました。 これによりＤＣコントローラーＢＯＸからの配線作業の短縮を可能にします。

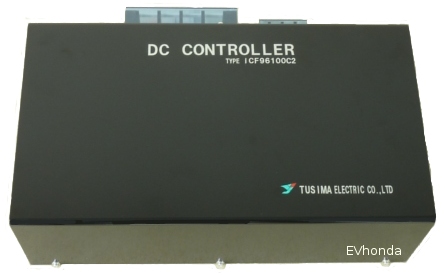

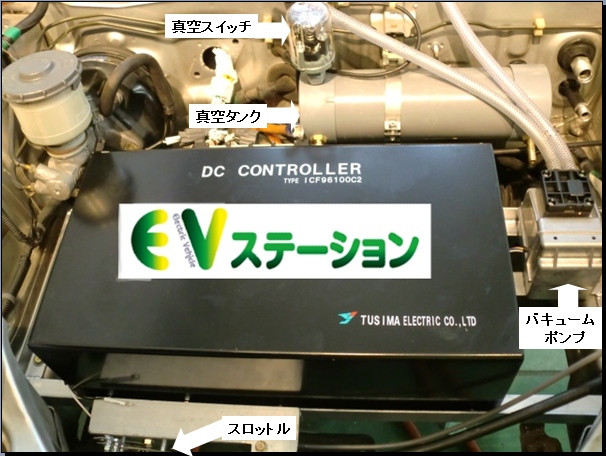

　T/H　DCコントロ−ラ―　BOX　ICF96100C発売開始　2011年5月

国の安全基準を網羅した作業時間短縮と 効率化

コンバートEＶ（改造ＥＶ）を作る上で難しく、時間がかかる所、それは各電装機器の配置と配線です。新規格のＤＣコントローラーＢＯＸ は、今まで1日以上かかった作業時間の短縮を可能にしました。

DC120Vモーター用　サイズ 253mm×453mm×142mm 　重量約10.5Kｇ

ＥＶhondaへ多くの方がお問い合わせいただく御質問 「私でも出来ますか？」なのです。 いざ、コンバートにチャレンジしようとすると今までの改造キットでは 「時間がなくて・・・」 「配線が良くわからなくて・・・」と 問い合わせを頂きます。 しかも、時間が取れなくて投げ出したり、途中であきらめたりしながら作業をしているのが現状です。 それを解決するコンパクトにケースに収めた電装機器がDCコントローラーBOXです。 DCコントローラー： 参考資料⇒コチラ

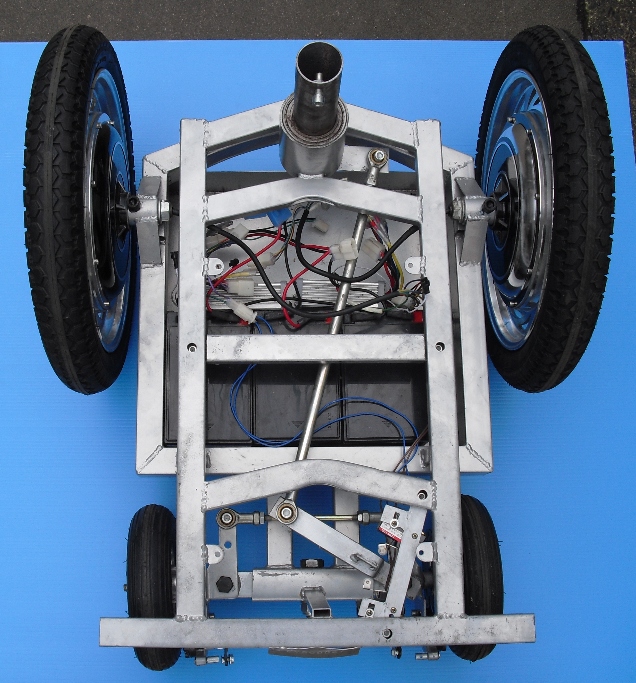

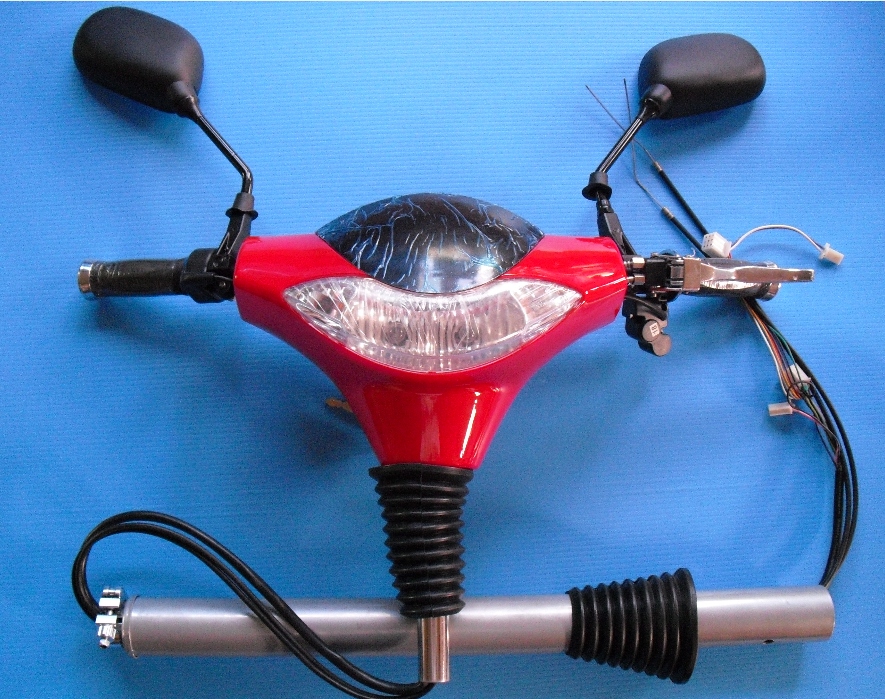

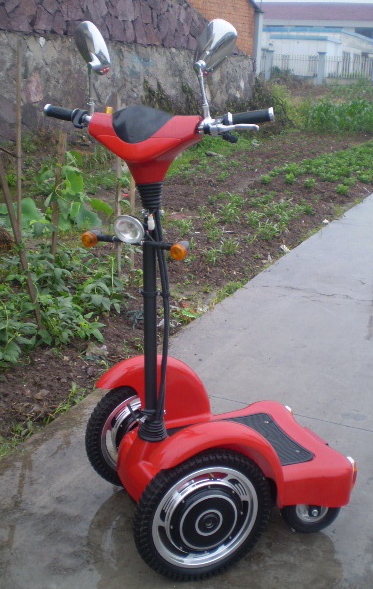

　スタンディングＥＶ　Ｓｔｅｅｅｖａ　エスティーヴァー　　完売致しました
